Jedro ledene nacionalne gimnazije

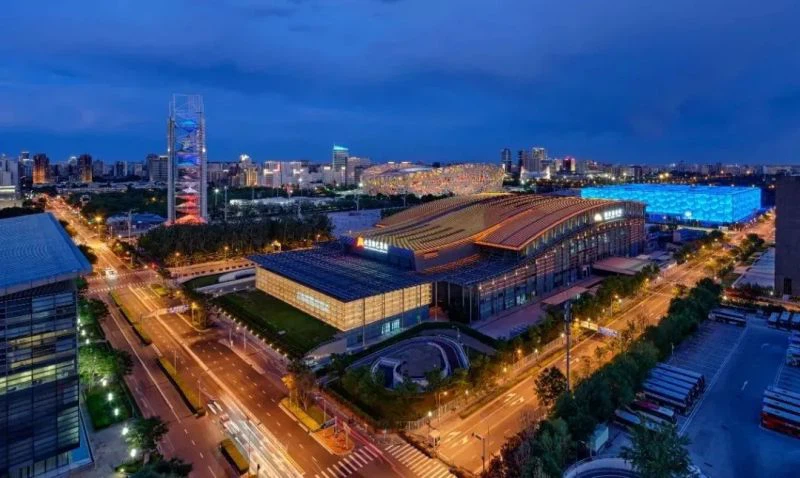

Nacionalna gimnazija nalazi se u južnom dijelu središnjeg područja Olimpijskog parka Pekinški, uz "ptičje gnijezdo" i "vodenu kocku". Nekad je bilo jedno od tri glavna mjesta za ljetnu olimpijske igre u Pekingu 2008. i najveća je zatvorena sveobuhvatna gimnazija u Aziji. Ukupna građevinska površina mjesta je oko 80.000 četvornih metara. Glavna dvorana može primiti 20.000 gledalaca, a pomoćna dvorana može primiti 1.800 gledalaca. Tokom ljetne olimpijske igre 2008. godine, ugostila je gimnastiku, trampolin, rukometne takmičenja, kao i natjecanja za košarku za invalidska košarka u Paraolimpijskim igrama. Ovdje je odlučeno ukupno 14 zlatnih medalja, među kojima je kineski tim osvojio 11 zlatnih medalja. To je mjesto gdje su kineski sportaši osvojili najviše zlatnih medalja, a time su stekli ugled "sretnog mjesta" i "zlatno gnijezdo".

Kao mjesto takmičenja 2022. godine, nacionalna gimnazija pokrenula je sveobuhvatnu obnovu već 2019. godine. Prema planu, glavno mjesto i pomoćno mjesto su obnovljene zgrade, a trening sa svoje sjeverne strane je proširena zgrada. Nakon obnove, ukupna površina mjesta je oko 98.000 četvornih metara. 27. oktobra 2021. godine, nacionalna gimnazija je sretno dobila nadimku - "ledeno jedrenje", što se savršeno integrira sa "kockom ledenom kockom", "ledenom vrpcom" i druge u olimpijskom parku. Ova "ljetna olimpijada" mesto uspješno se pretvorila u mesto za hokej na ledu za zimske olimpijske igre Pekinge, postizanje sposobnosti "amfibijske" za upravljanje zimskim i ljetnim sportskim događajima, a postao je "dvostruko olimpijsko mjesto". Istovremeno, formirao je i potpuno novi arhitektonski uzorak zajednički sastavljen od glavne dvorane, pomoćne dvorane i "ledenog dvorca" treninga.

Inspiracija za "led plovidbi" dolazi iz:

1 U pogledu izgleda, kada gledate nacionalnu gimnaziju iz olimpijskog tornja, to je poput džinovskog jedrenja koji plovi stalno na jezeru u središnjem dijelu olimpijskog parka.
2 Što se tiče imena, kineski karakter "帆 (Fān)" u "冰之帆 (Bīng Zhī Fān)" odjekuje engleski nadimak ledena ljubitelj nacionalne gimnazije u smislu homofonije.
3 Što se tiče pozicioniranja, Nacionalna gimnazija je u 2008. godini doživjela ljetne olimpijske igre, a 14 godina kasnije, postavlja ponovno plovilo, krene u povijesnu misiju hokejskog događaja na hokej na ledu. Kao svjedok i sudionik razvoja domovine, nacionalna gimnazija vrši nade i izdržavanje, učvršćuje se neprekidno i daleko, a postavlja jedre sa svojim jedrima.

Da bi se poboljšalo seizmički izričenje novoizgrađene sale za trening i smanjili temperaturu strukture ekstra duge i velikim rasponom, na vrhu 16 ojačanih akumulatora na bočnim dijelovima, čime se oblikovaju velikim i teškim vodoravnim izolacijskim sustavom koji se sastoji od trenja i tekućih tekućih Prigušivači, što uvelike povećavaju ukupni efekt apsorpcije udara. U lice vibracijama, 1.500-tonski krov može imati besplatan pomak od 15 cm unutar raspona od 360 stepeni i može izdržati test potresa veličine 8.

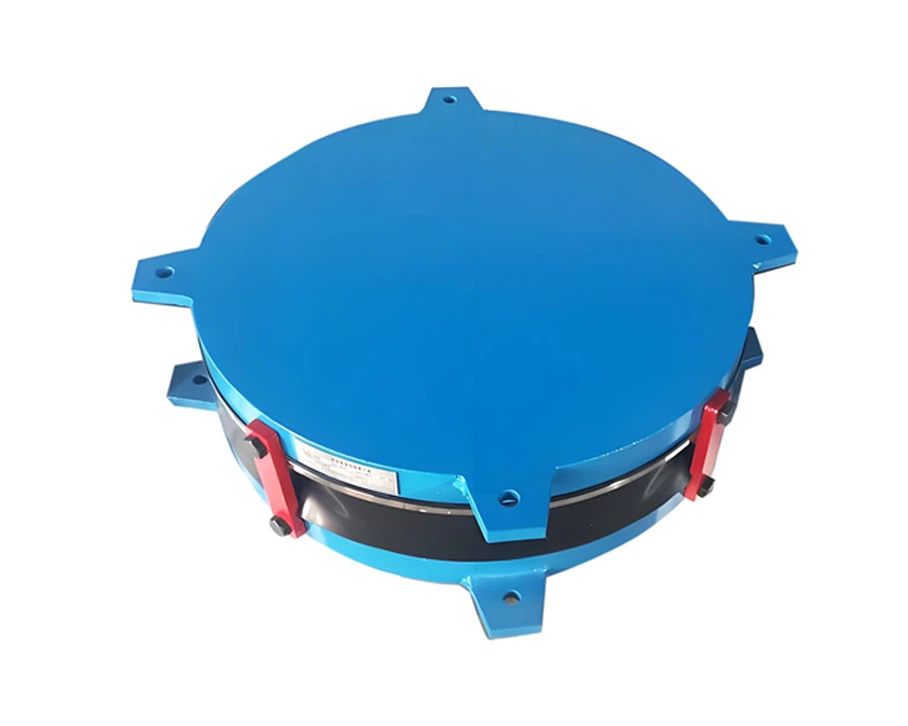

A Sistem izolacije perspektivne klatnoje seizmička izolacija tehnologija koja se obično koristi u građevinskim konstrukcijama. Uglavnom se sastoji od trenja klatna ležajeva, koji su instalirani ubazna izolacijasloj ili između temelja i nadgradnje zgrade ili na drugim ključnim položajima. Evo detaljnog uvođenja:

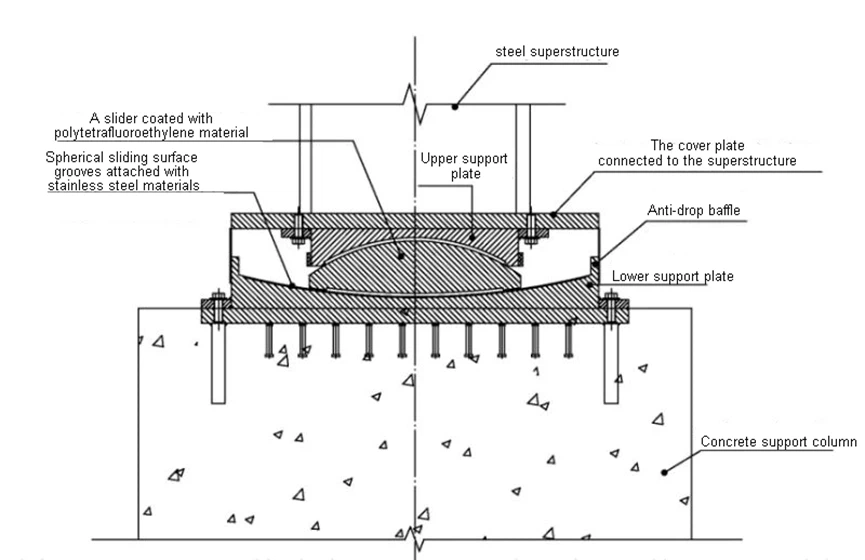

1, Sastav i struktura: Tipični pendulum trenja uključuje osnovnu ploču, zakrivljenu kliznu površinu i klizač. Zakrivljena klizna površina obično je u obliku sfernog ili cilindričnog luka, a klizač se može kretati na ovu površinu.
2, princip rada: Kao što je već spomenuto, kada se pojavi potres, klizač na trenjem klatno ležali će kliznuti i ljuljati na zakrivljenoj površini. Ovaj ljuljački mehanizam produžava prirodni period vibracije strukture, premještajući ga od dominantnog razdoblja kretanja zemljotresa, na taj način smanjujući seizmičku silu koja djeluje na strukturu. U međuvremenu, trenje između klizača i zakrivljene površine raspršuje energiju, pretvarajući seizmičku energiju u toplinu. Nakon zemljotresa, klizač se može automatski vratiti na početni položaj pod djelovanjem gravitacije zbog oblika zakrivljene površine.
3, Prednosti: Ima dobre seizmičke izolacijske performanse, što može efikasno smanjiti seizmički odgovor strukture i zaštititi zgradu i njegove unutrašnje sadržaje od oštećenja zemljotresa. Takođe ima snažnu prilagodljivost različitim intenzitetima i frekvencijama zemljotresa. Pored toga, sustav izolacije trenja klatna ima dobru izdržljivost i pouzdanost i zahtijeva relativno nisko održavanje.
4, Aplikacije: Ovaj sistem se široko koristi u raznim važnim zgradama, poput bolnica, škola, visokih zgrada, mostova i nekih javnih usluga. Na primjer, neke novoizgrađene bolnice u seizmičkim područjima često usvajaju sustav izolacije trenja klatna kako bi se osigurala sigurnost medicinskih objekata i kontinuitet medicinskih usluga tokom zemljotresa.

1, porijeklo koncepta: ideja oSeizmička izolacijadatira do kraja 19. i početkom 20. veka. 1881. godine Kawaichi Kozo predložio je koncept osnovne izolacije. 1909. godine britanski ljekar po imenu po imenula je predložio izolacijsku tehniku ​​koja je koristila talk ili sloj Miće između temelja i nadgradnje za zaštitu zgrada od zemljotresa. Međutim, zbog tehnoloških ograničenja u to vrijeme, ti se pojmovi ne mogu efikasno implementirati.
2, Formiranje modernog FPS-a: Krajem 1980-ih, s razvojem nauke o materijalima i inženjerskom tehnologijom, pojavio se moderni sistem izolacije trenja. FPS je razvijen na osnovu teorije trenja u COULOMB-u, što kaže da je koeficijent trenja neovisan o nosivom pritisku. FPS koristi zakrivljenu kliznu površinu za stvaranje klatna - poput pokreta, što produžava prirodni vibracijski period strukture i raspršuje seizmičku energiju trenjem.
3, razvoj i poboljšanje: Nakon njegovog izuma, FPS je pretrpio kontinuirani razvoj i poboljšanje. Devedesetih godina, primjena FPS-a u građevinskoj industriji postepeno je povećana. Inženjeri su optimizirali dizajn FPS-a, poboljšali performanse niskih materijala za trenje i proučavali su efekte grijanja, kontaktnog pritiska i brzine na sistemu. Nakon toga, dvostruki - konkalni trenje Pendulum i trostruki - trenje klatna razvijeni su za ispunjavanje različitih inženjerskih zahtjeva.
4, široko rasprostranjena primjena: Posljednjih godina, uz produbljivanjem razumijevanja seizmičke izolacijske tehnologije, FPS se široko koristi u različitim važnim zgradama i infrastrukturnim projektima širom svijeta, poput bolnice, škola, visokih zgrada i mostova. U Kini FPS je takođe postepeno promoviran i primenjen od zemljotresa Wenchean 2008. godine. U 2015. godini, Kineska akademija izgradnje standarda podnijela je za uspostavljanje nacionalnih standardnih izgradnje perketa za izolaciju izgradnje, koji su uveli ovu novu vrstu izolacijskog nosivog proizvoda koji se široko koristi u evropskim i američkim zemljama u građevinsko zemljište, ispunjavajući domaći tehnički jaz. U 2019. godini, Kineska akademija izgradnje standarda i njenog tima uspješno su razvili nizak - trenje - koeficijent materijala za oblaganje, a zgrada - koristi se izolacijski ležaj za izolaciju frenjem.

Ukratko, theSistem izolacije perspektivne klatnorazvio se iz početnog koncepta u modernu zrelu tehnologiju putem kontinuiranog istraživanja i prakse, te je postala jedna od važnih tehnologija seizmičke izolacije.

Referenca sa: 中国混凝土与水泥制品协会 (CCPA) .https: //www.ccpa.com.cn/site/content/8534.html
