Ležajevi klatna otpornih na trenje-(TFPB)

(U skladu s međunarodnim standardima za seizmičku izolaciju i uređaje za rasipanje energije)

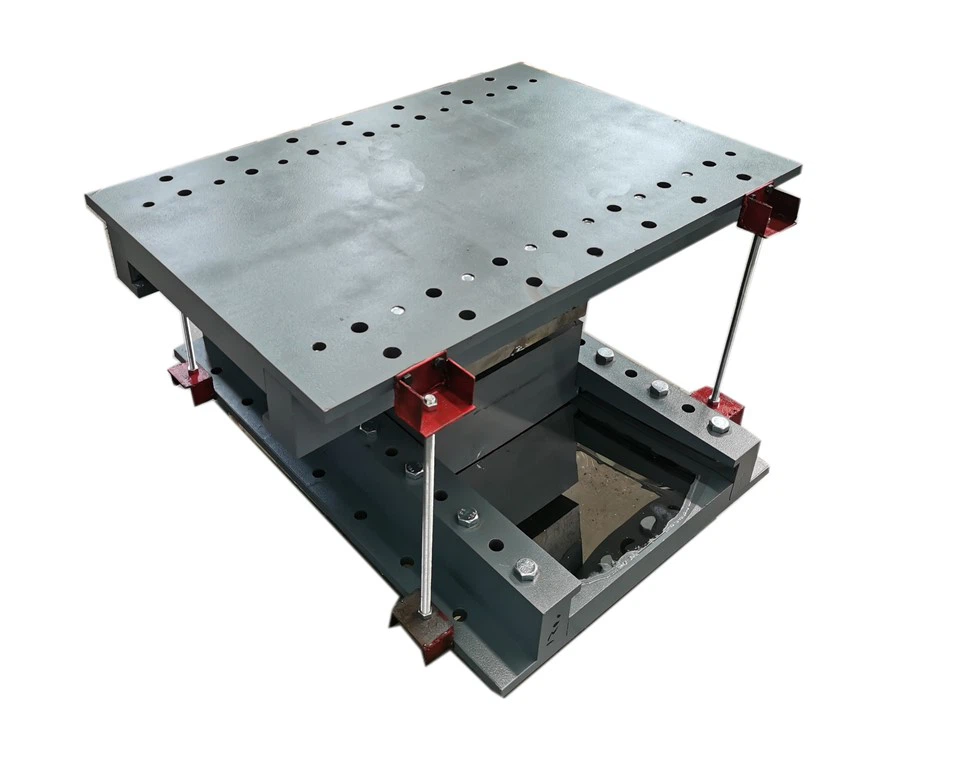

Otporan na zatezanje{0}}Frikcioni klatni ležaj(TFPB) je naprednauređaj za seizmičku izolacijudizajniran za modernu infrastrukturu koja zahtijeva i horizontalnu fleksibilnost i vertikalnu otpornost na podizanje. Za razliku od konvencionalnihfrikcioni klatni ležajevi (FPB), koji su ograničeni na prijenos tlačnog opterećenja, TFPB integriše sisteme sidrenja protiv podizanja, osiguravajući strukturalni integritet pod kombinovanim seizmičkim i vjetrom.

Ovaj priručnik predstavlja princip rada, parametre dizajna, zahtjeve za testiranje i međunarodnu usklađenost TFPB-a. Također pruža praktične smjernice za instalaciju, inspekciju i dugotrajno-održavanje u skladu sa EN 15129:2018 (Evropa), AASHTOVodič za seizmičku izolaciju(SAD) i ISO 22762 (Međunarodni).

2.1 Seizmička izolacija u modernim konstrukcijama
Od 1970-ih,sistemi frikcionog klatnaprimjenjuju se globalno za seizmičku izolaciju u mostovima, nuklearnim elektranama i visokim{0}} zgradama. Tradicionalni izolatori (elastomerni ležajevi, HDRB, LRB) obezbeditirasipanje energijeali se ne može uvijek pozabaviti silama podizanja uzrokovanim momentima prevrtanja.

2.2 Izazov uzdizanja
Uzdizanje se događa kada vertikalne komponente zemljotresnog kretanja tla, usisavanja vjetrom ili neuravnoteženih konstrukcijskih opterećenja stvaraju vlačne sile na razini potpore. Kod mostova, podizanje može biti rezultat asimetričnog opterećenja palube. U visokim zgradama može nastati zbog torzijskog prevrtanja pod utjecajem seizmičke pobude. Bez otpora, konvencionalnoFPBsmože se odvojiti od podkonstrukcije, što može dovesti do katastrofalnog kvara.

2.3 Zašto TFPB?
TFPB je sljedeća-generacija seizmičkog uređaja koji se proširujeFPBotpornost na kompresiju i napetost, što ga čini idealnim za kritične objekte, mostove-velikih raspona i platforme na moru.
- Kapacitet dvostruke kompresije + zatezanja.
- Dug vijek trajanja (50–70 godina).
- Prilagodljivo velikim pomacima i dugim periodima.
- Visoka margina seizmičke sigurnosti.
- Kompatibilan sa međunarodnom certifikacijom i CE oznakom

3.1 Rasipanje energije i ponovno -centriranje
Klizanje duž sferne površine osigurava:
- Kontrolirano produženje perioda (pomicanje strukturalnog prirodnog perioda od vrhova seizmičkog spektra).
- Rasipanje energijekroz površinsko trenje (μ podesivo odabirom materijala).
- Pouzdana sila ponovno-centriranja zbog efekta gravitacije.

3.2 Otpor na istezanje
Ostvareno kroz mehaničke sisteme sidrenja:
- Prednapregnute zatezne šipke ugrađene u ležaj.
- Anti-zavrtnji direktno povezani na podkonstrukciju.
- Kućišta za zatvaranje radi sprječavanja pomjeranja.

3.3 Više-prilagodljivost na opasnost
Radi pod seizmičkim opterećenjem, pobuđivanjem vjetrom, prometnim vibracijama i termičkim kretanjem. Pouzdano radi u okruženjima niskih{1}}temperatura (do -30 stepeni sa posebnim materijalima).

TFPB je dizajniran i testiran prema najpriznatijim međunarodnim standardima:
- EN 15129:2018 –Anti-seizmički uređaji
- EN 1337 serija –Konstrukcijska ležišta
- AASHTO vodič Specifikacije zaProjektiranje seizmičke izolacije (2014, 2022)
- ASCE/SEI 7-22 – Minimalna projektna opterećenja
- ISO 22762-3 –Izolatori{0}}seizmičke zaštite– Elastomerni ležajevi
- ASTM D4894 / D4895 – PTFE materijali
- ASTM E595 – Testovi trenja i habanja

Tamo gdje se primjenjuju nacionalni zahtjevi, navode se seizmički kodovi Eurocode 8, ACI 318, DIN 4149 i japanskog JIS C{3}}izdanja.

1. Gornja noseća ploča – ploča od ugljičnog čelika sa kliznom površinom od nehrđajućeg{1}}čelika.
2. Konkavna klizna posuda – mašinski obrađeno sferno sjedište, pružajući geometriju klatna.
3. Klizno sučelje – PTFE ili kompozitni materijal spojen kako bi se osiguralo stabilno trenje.
4. Sistem otpornosti na zatezanje – vučne šipke velike-vrste, prednapregnuta sidra ili vijci za zatvaranje.
5. Kućište i brtve za prašinu – sprečavaju ulazak vode, prašine ili hemikalija.
6. Zaštitni premaz – otpornost na koroziju (epoksid, vruće-pocinkovanje ili nerđajući čelik).

Na osnovu konvencionalnogfrikcioni klatni ležaj, dodata je mogućnost otpora-u vertikalnoj napetosti. Može postići klizanje i rotaciju pod uvjetima zatezanja, kao i funkciju smanjenja seizmičnosti konvencionalnog frikcionog klatna.

6.1 Kompresivni način rada
Opterećenje nadgradnje prenosi se kroz sferno klizanje. Pomaci apsorbiraju seizmičku energiju uz održavanje stabilnosti.

6.2 Vlačni način rada
Tokom podizanja, sistemi za sidrenje se uključuju, prenoseći bezbedno napetost u podkonstrukciju. Sprečava stvaranje otvora ili otpuštanje.

6.3 Kombinirano utovar
Pod realističnim seizmičkim događajima, tlačna, vlačna i posmična djelovanja se javljaju istovremeno. TFPB pruža kontinuirani odziv sila-pomak, osiguravajući da nema degradacije performansi.

6.4, Komparativna analiza

7.1 Projektni parametri i proračuni

1), Osnovna jednačina
Efektivni period sistema izolacije:

gdje je R=polumjer zakrivljenosti, g=gravitacijsko ubrzanje.

2), Standardi materijala
- Čelik: EN 10025 S355 / ASTM A709 Gr.50
- Nerđajući čelik: ASTM A240 tip 316L
- PTFE kompoziti: ASTM D4894 ojačani staklenim ili bronzanim punilima
7.2, Tehnički list

7.3 Patent

7.5, Specifikacije

- Proizvodni pogoni sa certifikatom ISO 9001.
- Ispitivanje bez-nerazaranja (NDT) za zavarene spojeve (UT, MT, RT).
- Tolerancije obrade: ±0,05 mm za polumjer klizanja.
- Hrapavost površine: Ra Manje ili jednako 0,8 μm za kliznu površinu.
- Zaštitni sistemi: testirani prema EN ISO 12944 za klasu korozije C5.

9.1 Tvornički prijemni testovi(MASNO)
- Verifikacija materijala i provjere dimenzija.
- Ispitivanje statičkog tlačnog i vlačnog opterećenja.
- Mjerenje trenja klizanja na temperaturi okoline.

9.2 Testiranje tipa(Zahtjevi EN 15129)
- Ispitivanja cikličkog smicanja s nametnutim pomacima.
- Testovi vertikalnog opterećenja pod kompresijom i podizanjem.
- Dugotrajni-testovi puzanja i opuštanja.
- Procjena izdržljivosti (ciklični ciklus temperature –30 stepeni do +50 stepeni).

9.3 Seizmička kvalifikacija
- Puno-testiranje stola s tresenjem za dvosmjerni pomak + otpor podizanja.
- Usklađenost sa AASHTO dinamičkim protokolima.
9.4, Izveštaji o testiranju treće strane





9.5, Testiranje opreme u kući



1. Pripremite temelj s tolerancijom ravnosti ±2 mm.
2. Ugradite ankere i zatezne šipke prema odobrenim crtežima.
3. Poravnajte konkavnu kliznu površinu prema projektovanom radijusu.
4. Nanesite zaštitni sloj masti (ako je navedeno).
5. Provjerite predopterećenje zatezanja s kalibriranim momentom.
6. Izvedite probno klizanje prije prijenosa konstrukcijskog opterećenja.

- Rutinska inspekcija svakih 5 godina (EN 15129 §10).
- Kontrolne tačke:
- Habanje kliznog interfejsa (smanjenje debljine < 0,5 mm).
- Potvrda prethodnog učitavanja sidra.
- Stanje zaštitnog premaza.
- Korektivne radnje:
- Re-tension bolts if preload loss >10%.
- Zamijenite PTFE oblogu nakon prekoračenja granice istrošenosti.
- Nanesite anti-boju protiv korozije ako se primijeti degradacija.

Ležaj klatna otporan na zatezanje{0}}idealno je prikladan za konstrukcije gdje postoje rizici od povlačenja-nagore, uključujući, ali ne ograničavajući se na:
Mostovi-dugog raspona (npr. mostovi sa kablovima, viseći mostovi), gdje dinamička opterećenja od vjetra ili zemljotresa mogu stvoriti sile zatezanja prema gore na ležajevima nosača.
Visoke{0}} zgrade i visoke strukturelocirani u seizmičkim zonama (npr. regije u skladu sa standardima FEMA 356, ASCE 7 ili Eurocode 8), gdjeseizmički{0}}indukovane konstrukcijevibracije mogu dovesti do napetosti na spojevima ležajeva.
Industrijski objekti sa velikim dinamičkim opterećenjima(npr. temelji teških mašina, strukture elektrana), gdje su potrebne sposobnosti otpornosti na vertikalno opterećenje-i otpornost na zatezanje- kako bi se osigurala radna sigurnost.
Offshore i obalne strukture(npr. molovi, molovi), gdje kombinovani efekti vjetra, valova i seizmičke aktivnosti mogu nametnuti vlačne sile na sisteme ležajeva.

Ležaj klatna otpornog na zatezanje-TFPB) predstavlja stanje-najsavremenije--umetničke inovacije utehnologija seizmičke zaštite. Kombinovanjemdisipacija energije trenja, pomicanje perioda klatna i otpornost na podizanje, TFPB osigurava strukturnu sigurnost u najzahtjevnijim uvjetima.

Njegova dokazana usklađenost sa standardima EN 15129, AASHTO, ASCE, ASTM i ISO čini ga pogodnim za međunarodnu primjenu u mostovima, visokim zgradama, nuklearnim objektima i priobalnim građevinama. Uz odgovarajuću instalaciju i održavanje, TFPB garantuje dugoročnu-trajnost, visoke performanse i poboljšanu otpornost za kritičnu infrastrukturu širom svijeta.
