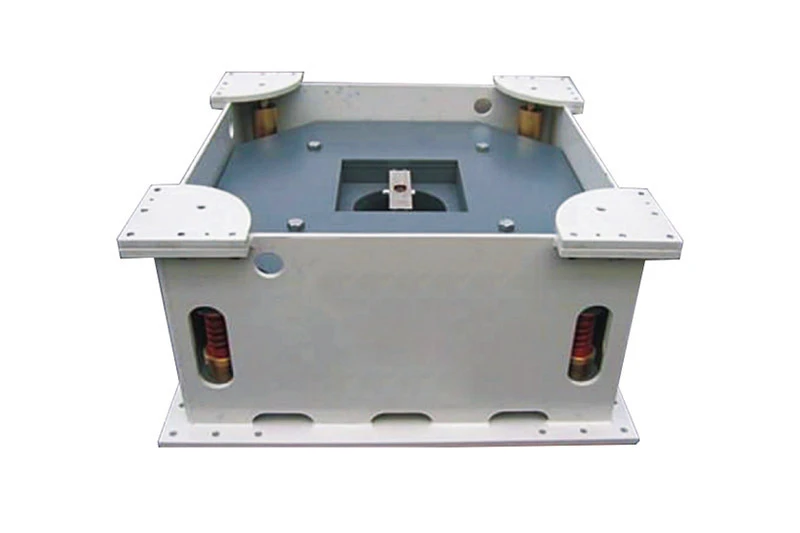

Podešena masovna zaklopka (TMD)

1. Definicija proizvoda
Podeljeni masovni zaklop (TMD za kratki) je podkonstrukcijski uređaj za smanjenje vibracija priključen na glavnu strukturu. Apsorbuje i raspada strukturna energija vibracija kroz suradnju masovnog bloka, proljeća i zaklopke, na taj način potiskivanje vibracionog odgovora glavne strukture.

2. CORE CORE COMPONENICE

• Mass jedinica: generira inercijalnu silu za primjenu kontrolne sile na glavnu strukturu. Obično se izrađuje od materijala visokog gustoće (kao što su olovo ili čelik), a masa se može podesiti. Masovni blok je osnovni dio TMD prigušivača, a njena veličina mase ima odlučujući utjecaj na efekt prigušivanja, koji se može podesiti po potrebi da se podudaraju sa prirodnom frekvencijom strukture.
• Prolećna jedinica: Koristi se za povezivanje masovnog bloka i glavne strukture, podešavanje prirodne frekvencije vibracija TMD-a da odgovaraju grubićoj frekvenciji glavne strukture, osigurati da masovni blok može proizvesti odgovarajući kretanje obrnutog pomicanja i pružanje sile resetiranja. Najviše se koriste metalni izvori ili gumeni izvori.
• Damper Jedinica: Koristi se za konzumiranje relativne energije pokreta između masovnog bloka i glavne strukture, sprječavaju nakupljanje energije u sustavu da izaziva veću vibraciju i ograniči pomak TMD-a. Uobičajeni tipovi uključuju viskozne prigušivače, prigušivače trenja ili metalne amortizere.

3. Funkcionalne prednosti

• Visoko efikasno smanjenje vibracija: Može umanjiti vrhunsko ubrzanje konstrukcijske vibracije za više od 70%.
• Podesiva frekvencija: Prilagođavanje vibracijskim karakteristikama različitih struktura optimizacijom parametara (omjer mase, omjer frekvencije, omjer prigušivanja).
• Pogodna instalacija: Može se samostalno instalirati na vrhu strukture, između slojeva ili ispod dugih komponenti bez velike izmjene u glavnoj strukturi.
• Široka prilagodljivost: Pogodno za kontrolu vibracija vjetra, zemljotresa ili vibracija izazvanih ljudima u raznim strukturama poput visokih zgrada, dugim hodnicima, mostovima i zaklade opreme.

1. Mehanizam za smanjenje vibracija
Kada glavna struktura vibrira zbog vanjskog uzbuđenja (kao što su vjetar, zemljotres ili gomila), TMD proizvodi relativno kretanje nasuprot glavnoj strukturi zbog inercije. Inercijalna sila generirana njenim vibracijskim djelima na glavnoj strukturi kroz proljeće i zaklopku, formiranje efekta "dinamičke apsorpcije vibracija". Specifični izvedbi su:

• Prolećna jedinica odgovara prirodnoj frekvenciji vibracija TMD-a na ciljnu frekvenciju glavne strukture za proizvodnju rezonantnog učinka, prenošenje vibracijskog energije glavne strukture na TMD.
• Jedinica zaklopke raspršuje energiju apsorbira TMD, na kraju smanjujući amplitudu vibracija glavne strukture.

2. Teoretski model


Gde:
M1, M2: Masa glavne strukture i TMD-a;
K1, K2: Čvrstoća glavne strukture i TMD proljeće;
Y1, Y2: pomaka glavne strukture i TMD-a;
C: koeficijent prigušivanja TMD-a;
P (t): Vanjsko uzbuđenje (kao što je harmonično opterećenje (PSINώT)).

3. Ključna optimizacija parametara


1. Omjer mase (μ): μ= m2 / m1, preporučena vrijednost je 0,005 ~ 0,03. Veći omjer mase čini frekvencijski opseg smanjenja vibracija, ali mora se uzeti u obzir granica opterećenja glavne strukture.
2. Optimalni frekvencijski omjer (Δ_OPT): Δ_OPT=, da odgovaraju frekvenciji vibracija TMD-a sa glavnom frekvencijom strukture.
3. Optimalni omjer prigušivanja (ζ_opt): ζ_opt =, kako bi se osigurala visoka efikasnost.

1. Konvencionalni parametri modela


2. Prilagođeni dizajn parametara

• Raspon podešavanja frekvencije: 0,1 ~ 10,0Hz (može se precizno podesiti prema prirodnoj frekvenciji glavne strukture).
• Omjer prigušivanja Podešavanje: 0,02 ~ 0,2 (optimizirano od tipom zaklopke i viskoznosti tekućine za prigušivanje).
• Instalacijski oblici: suspendovani vrstu, podržani tip, ugrađeni tip (odabrani prema strukturnom prostoru).

3. Opšti opseg parametra

4, inspekcija

1. Prednosti performansi

• Visoka efikasnost smanjenja vibracija: Za specifičan način glavne strukture, odziv vibracije može se smanjiti za 40% ~ 80%, ispunjavajući specifikacije zgrada (kao što je vertikalno ubrzanje manje ili jednako 0,15m / s²).
• Snažna robusnost: ima određenu prilagodljivost fluktuacijama strukturnih parametara (poput degradacije krutosti i promjene mase). Višestruki podešeni masovni zaklopnik (MTMD) može dodatno proširiti frekvencijski opseg redekcije vibracija.

2. Tehničke inovacije

• Active TMD (ATMD): Integriran sa senzorima i pokretačima, može prilagoditi kontrolnu silu u realnom vremenu, pogodan za snažan potres ili složeni uvjeti opterećenja (kao što su PID kontrolni bankomat u dokumentu 3, koji poboljšava efekt smanjenja vibracija za 20% ~ 30%).
• Dizajn fizičkog modela: Optimizira strukturne detalje na temelju analize konačnih elemenata (poput ANSYS), s obzirom na suradnički rad masovnog bloka, proljeća i zaklopke, koji je bliži stvarnim radnim uvjetima od modela tradicionalnog čestica.

3. Ekonomija

• Prednost troškova: U usporedbi s tradicionalnom strukturnom armaturom, trošak se smanjuje za 30% ~ 50%, posebno pogodno za transformaciju vibracija postojećih zgrada.
• Dug radni vijek: Život dizajna glavnih komponenti (masovni blok, proljeće) veći je ili jednak 50 godina, zamrzavač se može zamijeniti, a trošak održavanja je nizak.

1. Građevinski inženjering

• Visoke zgrade: kontrolirati gornje ubrzanje uzrokovano vibracijama vjetra i poboljšati živu udobnost.
• Konstrukcije dugih raspona: kontrola vibracije izazvana na ljudskom razbranu dugih hodnika i krovova stadiona.
• Podni sustavi: Kontrola vibracija za hodanje uredske zgrade i tržnih tržnih podova za rješavanje problema "odstupanja vibracija".

2. Most Inženjering

• Mostovi ostali kabela i mostovi ovjesa: suzbijaju lepršavu i vibraciju izazvane vjetrom i portelom.
• Pešački mostovi: Sprječavaju rezonancu uzrokovanu gustom gužvom hoda i osigurati sigurnost u prometu.

3. Industrijska oprema

• Fondacije velike električne opreme: apsorbiraju vibracije koje se generiraju radom mašine i zaštitu tačnosti opreme i okolne strukture.
• Cevovodni sistemi: suzbija vibracije uzrokovane tečnošću i smanjite oštećenje umora.

1. Proces instalacije

• Analiza radnog stanja: Odredite prirodnu frekvenciju, oblik načina, a najnepovoljniji vibracijski položaj glavne strukture kroz modalnu analizu.
• Dizajn parametara: Optimizirajte TMD parametre prema omjeru mase i frekvencije i odredite broj i položaj instalacija.
• Fiksna instalacija: Popravite TMD bazu na strukturne grede, stupce ili podržava vijke ili zavarivanje za zavarivanje da biste osigurali krutost priključka.
• Ispravljanje i prihvatanje: Ispitajte radni status TMD-a putem uzbudljive i prilagodite parametre zaklopke kako biste postigli najbolji efekt smanjenja vibracija.

2. TOČKE ODRŽAVANJA

• Redovna inspekcija: Pregledajte nepropusnost vijka, proljetnu deformaciju i curenje zaklopke ulja svakih 1 ~ 2 godine.
• Zamjena zaklopke: Zamijenite zaklopku na vrijeme kada se sila prigušivanja propada za više od 20% (obično je radni vijek 10 ~ 15 godina).
• Poništi parametar: Ako je glavna struktura modificirana (poput dodavanja podova ili smanjenje težine), ponovno procijenite i prilagodite TMD parametre.

• Podudaranje parametara: TMD parametri moraju biti precizno podešeni glavnom strukturom da se ne bi smanjili efekt smanjenja vibracija ili čak pojačavanje vibracija zbog neusklađenosti frekvencije.
• Instalacijski prostor: Rezervirajte dovoljno prostora za kretanje za TMD (moždani udar veći od ili jednak ± 50 mm) kako biste izbjegli sudar s drugim komponentama.
• Prilagodljivost okoliša: U vlažnim okruženjima potrebni su antikorozijski premazi (poput Cink-nickel prevlaka), a tekućina za prigušivanje visoke temperature (otpornost na temperaturu veća od ili jednaka 120 stupnjeva) treba odabrati na mjestima sa visokim temperaturama.
• Sigurnosna viška: Za važne strukture (poput cjeloživotnih projekata), preporučuje se postavljanje pripravnosti TMD ili višestrukih sustava za podešavanje za poboljšanje pouzdanosti.

1. Smanjenje vibracija koridora komercijalne zgrade

• Problem: Vertikalna prirodna frekvencija vibracija 36M koridora raspona je 2,92Hz, a vrhunsko ubrzanje pod pješačkom opterećenjem je 0,225m / s², što prelazi uslijed specifikacije (manje ili jednak 0,15m / s²).
• Rješenje: Instalirajte 1 TMD (masa 1521kg, krutost 511,39kn / m, koeficijent prigušivanja 2.389kn · s / m).
• Efekat: Vrhovno ubrzanje je smanjeno na 0,052m / s², pad od 76,89%, a prirodna frekvencija vibracija prilagođena je 2,78Hz, ispunjavajući udobnost.

2. Kontrola vibracije vjetra visokogradnje zgrada

• Projekt: High-Right-uredska zgrada sa gornjim ubrzanjem 0,15m / s² pod vibracijama vjetra (granica specifikacije 0,15m / s²).
• Rješenje: Instalirajte 4 MTMD-a na zadnjem katu (ukupni masovni računi za 0,5% konstrukcijske mase), sa frekvencijskim pokrivanjem 1,2 ~ 1,8Hz.
• Učinak: Vrhunsko ubrzanje je smanjeno na 0,12m / s², odgovor vibracije vjetra smanjuje se za 33,3%, a zatvoreno osoblje nema očigledno tresenje senzacije.

• Konsalting i dizajn: Omogućite strukturnu analizu vibracije, optimizaciju parametara TMD-a i dizajn šeme, podržavajući simulaciju konačnih elemenata (kao što su ANSYS, YJK).
• Prilagođena proizvodnja: Prilagodite TMD specifikacije prema potrebama projekta i osigurajte 3D modeliranje i testiranje fizičkog modela.
• Instalacija i uklanjanje pogrešaka: Profesionalni tim za ugradnju na licu mjesta, opremljen sistemom za nadgledanje vibracija za optimizaciju efekta smanjenja vibracija u realnom vremenu.
• Garancija nakon prodaje: Navedite 5-godišnju garanciju, podršku za održavanje života i redovne povratne posjete za otkrivanje statusa opreme.
